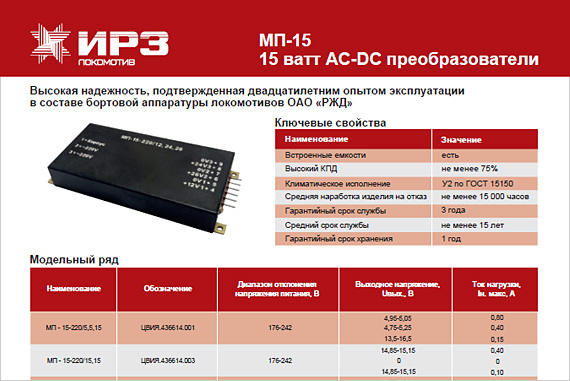

Модули питания на 15 Вт

Ключевые свойства

  • высокая надежность, подтвержденная двадцатилетним опытом эксплуатации в составе бортовой аппаратуры локомотивов ОАО «РЖД»
  • взаимозаменяемость с аналогичными импортными АC/DC преобразователями
  • встроенные емкости
  • высокий КПД — не менее 70%
  • климатическое исполнение У2 по ГОСТ 15150
  • средняя наработка изделия на отказ — не менее 20 000 часов
  • гарантийный срок службы — 3 года
  • средний срок службы — не менее 15 лет
  • гарантийный срок хранения — 1 год

Условия эксплуатации

  • рабочая температура эксплуатации:
    МП-15-220/5,5,15 — от минус 45 до +75 °С
    прочих — от минус 40 до +60 °С
  • вибрация — 5—150 Гц, 10 м/с2 (1 g)
  • влажное тепло — 98%

Модельный ряд

Наименование Диапазон входного напряжения, Uвх., В Выходное напряжение, Uвых., В Максимальный ток нагрузки, Iн. макс., А
МП-15-220/5,5,15 176—242 4,95—5,05
4,75—5,25
13,5—16,5		 0,80
0,40
0,15
МП-15-220/15,15 176—242 14,85—15,15
0
14,85—15,15		 0,40
0
0,10
МП-15-220/12,24,26 176—242 11,76—12,24
22,00—30,00
23,52—24,48		 0,40
0,20
0,20

Наименование Значение
Выходная мощность, Вт 15
Номинальное входное напряжение, В ~220
Двойная амплитуда пульсации выходного напряжения с частотой 100 кГц, не более, % 2
Электрическое сопротивление изоляции в НКУ, не менее, МОм 50
Электрическая прочность изоляции вход-выход в НКУ, В 1500
Электрическая прочность изоляции между выходными каналами в НКУ, В 500
Электрическая прочность изоляции вход-корпус в НКУ, В 1500
Габаритные размеры, не более, мм 60x138x20
Масса, не более, г 200
